Le palan : dispositif mécanique pour soulever des charges
Le palan est un dispositif mécanique utilisé pour soulever des charges qui dépassent les capacités du port manuel. Son principe repose sur un système de poulie ou une chaîne qui démultiplie l'effort de l'opérateur : un palan à chaîne avec un rapport 1:50 permet de lever 500 kg en exerçant moins de 25 kg de traction sur la chaîne de manœuvre.
Selon le Code du travail (article R.4541-9), la charge maximale pour un port manuel régulier est de 25 kg, ce qui rend le recours à un palan indispensable au-delà. Les capacités courantes s'échelonnent de 250 kg à 10 tonnes, avec des modèles industriels dépassant 10 tonnes pour les ponts roulants.
Comment choisir un palan selon la charge et l'usage
Le choix repose sur trois critères : la capacité de charge, la course de levage et le mode d'actionnement. La capacité doit prendre en compte un coefficient de sécurité d'au moins 4:1 par rapport à la charge réelle manipulée. La course détermine la hauteur maximale de levage : les modèles courants offrent 3 à 6 m de chaîne, extensible sur demande pour les ateliers à grande hauteur sous plafond.

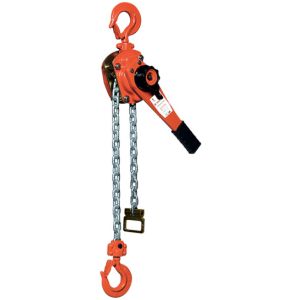

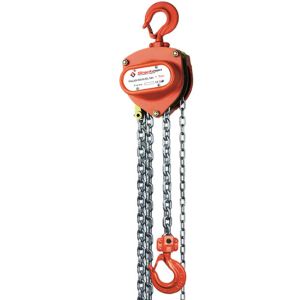

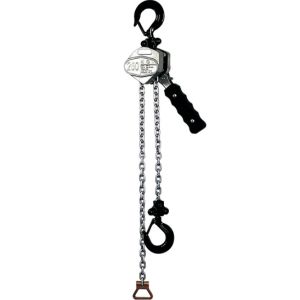

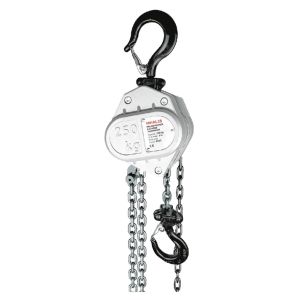

Palan manuel à chaîne ou palan à levier ?
Le palan manuel à chaîne s'utilise principalement en levage vertical depuis un point haut fixe : poutre, portique ou trépied. Il convient aux opérations de maintenance en atelier et au montage d'équipements lourds. Le palan à levier, plus compact, fonctionne dans toutes les positions y compris à l'horizontale, et autorise la traction d'une charge sur un plan incliné ou la tension d'un câble. Les modèles à levier supportent généralement 250 kg à 2 t, contre 500 kg à 5 t pour les palans à chaîne classiques.
Palan de levage électrique : pour quels usages ?
Le palan de levage électrique automatise les opérations répétitives et soulage l'opérateur sur les cycles fréquents. Son alimentation électrique en 230 V monophasé ou 400 V triphasé conditionne le débit horaire et la capacité maximale. Il s'adresse aux ateliers de production, aux lignes de montage et aux entrepôts qui manipulent quotidiennement des charges supérieures à 500 kg. La vitesse de levée varie de 4 à 8 m/min selon la capacité, contre 0,5 à 1 m/min en version manuelle.
Palan sur pied, chariot ou trépied : quel support choisir ?
Le palan sur pied repose sur un châssis autoportant utilisé pour le levage en zone fixe sans structure d'accroche disponible. Le palan chariot se déplace sur une poutre I ou H et autorise la translation horizontale en complément du levage vertical : il équipe les ponts roulants et portiques d'atelier. Le palan trépied offre une solution mobile pour les interventions ponctuelles en chantier, notamment pour le levage hors de regards, fosses ou puits techniques.
Normes, sécurité et vérifications réglementaires
Les palans manuels répondent à la norme EN 13157 qui définit les exigences de sécurité applicables aux appareils de levage à chaîne. Les modèles électriques relèvent en plus de la directive Machines 2006/42/CE. L'arrêté du 1er mars 2004 impose une vérification générale périodique (VGP) tous les 12 mois pour tout appareil de levage, complétée par un examen avant remise en service après transformation. Vérifiez avant chaque opération la chaîne de levage, l'état du crochet et le bon fonctionnement du frein de sécurité. Tous nos palans répondent aux exigences professionnelles pour équiper vos équipes de levage et de maintenance en toute sécurité.
